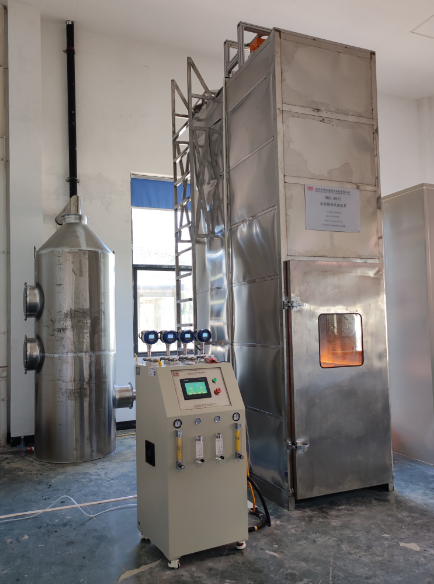

GB/T18380.31垂直安裝的成束電線電纜火焰垂直蔓延試驗試驗裝置，第31、32、33、34、35、36部分規定了一種試驗方法,用來評價垂直安裝的成束電線電纜或光纜在規定條件下抑制火焰垂直蔓延的能力。

產品型號
更新時間
2025-04-24
廠商性質
瀏覽次數
93

7×24在線咨詢

專業客服在線解答，為您解決遇到的問題！

立即咨詢

產品中心

PRODUCT CATEGORY

相關產品

RELATED PRODUCTS

詳細介紹

GB/T18380《電纜和光纜在火焰條件下的燃燒試驗》分為11個部分:一第11 部分:單根絕緣電線電纜火焰垂直蔓延試驗試驗裝置;

一第12部分:單根絕緣電線電纜火焰垂直蔓延試驗1kW預混合型火焰試驗方法;

一第13 部分:單根絕緣電線電纜火焰垂直蔓延試驗測定燃燒的滴落(物)/微粒的試驗方法;一一第21 部分:單根絕緣細電線電纜火焰垂直蔓延試驗試驗裝置;

一第 22 部分:單根絕緣細電線電纜火焰垂直蔓延試驗擴散型火焰試驗方法;一第 31部分:垂直安裝的成束電線電纜火焰垂直蔓延試驗試驗裝置;一第32部分:垂直安裝的成束電線電纜火焰垂直蔓延試驗 A F/R類;

一第33部分:垂直安裝的成束電線電纜火焰垂直蔓延試驗 A類;

一第34部分:垂直安裝的成束電線電纜火焰垂直蔓延試驗 B類; -一-第35部分:垂直安裝的成束電線電纜火焰垂直蔓延試驗C類;第36部分:垂直安裝的成束電線電纜火焰垂直蔓延試驗D類。

試驗箱


試驗裝置(見圖1)應是一個寬(1000士100)mm,深(2000±100)mm和高(4000士100)mm的自立箱體。箱底應高出地面。試驗箱的周邊通常應密封,空氣從箱底距前墻(150士10)mm處打開的一個(800±20)mmX(400±10)mm的進氣口(見圖1)流入箱內。

應在試驗箱頂部的后面開一個(300士30)mmX(1000士100)mm的出氣口。試驗箱的后墻和兩側墻應采用傳熱系數約為0.7W·m-2 ·K-1的熱絕緣。例如,在(1.5~2.0)mm厚的鋼板上包覆65mm厚的礦物纖維再外包一適當?shù)耐馓准纯?見圖2)。鋼梯與試驗箱后墻之間的距離為(150士10)mm,鋼梯最下面的橫檔距地面(400±5)mm。電纜試樣的zui低處距地面約100mm(見圖3)。
